IP-3-30-L2 to zestaw do zasilania 3 kamer IP (3 porty PoE 802.3af/at oraz 1 port wejściowy) posiadający 2 porty SFP.
Zestaw jest dedykowany do instalacji światłowodowych, dwa porty SFP pozwalają na jednoczesne wejście oraz wyjście światłowodem. IP-3-30-L2 ma możliwość pracy w trybie RING (topologii pierścienia).
IP-3-30-L2 to gotowy punkt dystrybucyjny przeznaczony do zasilania kamer IP w rozległych instalacjach światłowodowych.

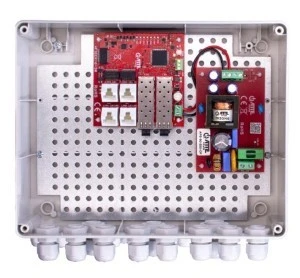

Zestaw IP-3-30-L2 składa się z:
xFIBER-6-30-OF - switch PoE 4 portowy z dwoma portami SFP
APS-90-550-OF - zasilacz 55 V o mocy maksymalnej 96 W
ABOX-L2 - obudowa zewnętrzna o stopniu ochrony IP56, dławnice: 10xM16, 1xM20
Wbudowany switch PoE ma możliwość pracy w RING (topologii pierścienia). Urządzenie jest ustawione fabrycznie w trybie "slave".
Aby topologia pierścienia działała poprawnie (bez zapętlenia danych) jest potrzebny jeden moduł w trybie "master" który będzie zarządzał danymi na portach SFP.
Aby zmienić tryb pracy xFIBER-6-30-OF należy przytrzymać przycisk "SET” przez około 3 sekundy aż dioda obok zacznie migać, następnie pojedynczym kliknięciem zmieniamy tryb i zatwierdzamy ponownym przytrzymaniem przycisku przez 3 sekundy. W trybie "master” dioda SET powinna świecić się na niebiesko.
xFIBER-6-30-OF posiada wyjście techniczne (open-collector), które sygnalizuje:
LOOP - zapętlenie na portach RJ45
RING_F - poprawne połączenie topologii Ring (sygnalizowane jedynie na urządzeniu w trybie "master")
Wyjście RING_F pozwala na określenie czy pętla światłowodowa została przerwana. Stan wysoki na wyjściu pojawia się w momencie kiedy transmisja światłowodowa jest poprawna, natomiast stan niski występuje, gdy RING jest przerwany.
Wyjście techniczne możemy połączyć z centralą alarmową lub sterownikiem, które mają możliwość współpracy z wyjściem open-collector.
